型号含义

产品概述

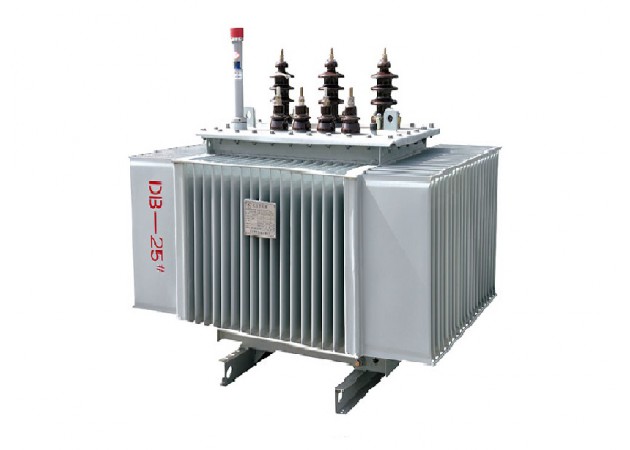

该产品是充油密封型。原理同密封型电力变压器。非晶合金的基础元素是铁、镍、钴、硅、硼、碳等组成。是一种向同性的软磁材料，磁化功率小，不存在阻碍畴壁移动的结构缺陷，厚度极薄，只有0.027mm，填充系数相应变小，只有0.75～0.8，电阻率很高，是硅钢板的3～6倍，硬度是硅钢片的5倍，非晶合金材料对应力特别敏感。

SH15-M-30～2500/6～10系产品，空载损耗在GB/T6541标准值基础上下降70%。执行标准GB/T25446-2010《油浸式非晶合金铁心配电变压器技术参数》。

SBH15—M非晶合金油浸式变压器可用于高层建筑、商业中心、地铁、机场、车站、工矿企业和发电厂，适用易燃、易爆和防火要求高的场SBH-M/10能效系列非晶合金变压器就是用非晶合金材料代替硅钢片制造变压器。它与S.11系列变压器相比，空载损耗下降60～70%，负载损耗下降5～15%，具有明显的节能环保效益。非晶合金是将铁、硼、硅、镍、钴和碳等为主的材料熔化后，采用快速急冷凝固工艺，使钢液到金属薄片一次成型。其磁化功率小，从而能大幅度降低空载损耗和空载电流。低压线圈采用箔式结构，增强产品的抗短路能力；采用Dyn11联结，减少高次谐波对电网的影响，改善供电质量；铁心及线圈采用特殊的夹持方式，并在重要部位加入特殊的衬垫，以减少机械应力对铁心损耗的影响，同时降低噪声。SBH-M/10能效系列非晶合金变压器就是用非晶合金材料代替硅钢片制造变压器。它与S11系列变压器相比，空载损耗下降60～70%，负载损耗下降5～15%，具有明显的节能环保效益。非晶合金是将铁、硼、硅、镍、钴和碳等为主的材料熔化后，采用快速急冷凝固工艺，使钢液到金属薄片一次成型。其磁化功率小，从而能大幅度降低空载损耗和空载电流。低压线圈采用箔式结构，增强产品的抗短路能力；采用Dyn11联结，减少高次谐波对电网的影响，改善供电质量；铁心及线圈采用特殊的夹持方式，并在重要部位加入特殊的衬垫，以减少机械应力对铁心损耗的影响，同时降低噪声。

产品参数
